CT-250COP 220COP 130COP


交流電流検出器

 概 要
   本体に電線を挿入し、終端抵抗600Ωと周波数分析器を
   接続することによって電気車電流における5kHzまでの.交流
   電流成分を高精度で分析することができます。







 仕 様
測定範囲  10mA~1000mA
適用周波数範囲  25Hz~5kHz
測定誤差  ±5%以下
外形寸法    CTー250COP  250(W)×250(H)×150(D)
 CTー220COP  225(W)×225(H)×120(D)
 CTー130COP  130(W)×130(H)×90(D)

 測定方法
  本器の一片のロックを外し電線を挿入します。
  終端抵抗600Ωと周波数分析器を本器に接続します。(リード線は、ツイスト線または
  平行2線をご使用ください。

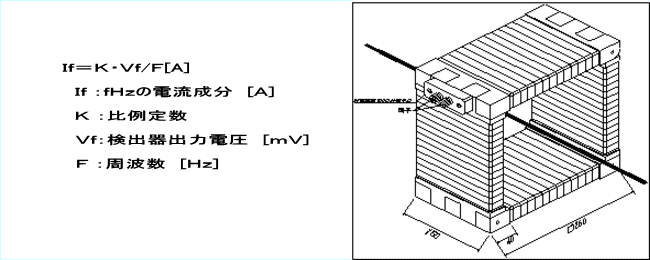

  電流値は、周波数分析器で測定された電圧から下記式により求めます







 概観図

交流電流検出器概観図












交流電流検出器
密閉型
ロゴスキーコイル
