安全施工への取組み

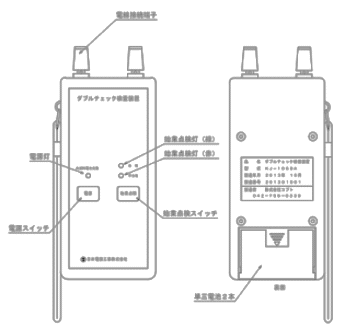

鉄道用信号回路配線の導通確認に最適

旧型検査装置

主　な　仕　様

　　1.　鉄道専用（信号回路配線の導通確認）

　　2.　B２４V（公称２４V）の回路配線に使用可能　　　　　　　　　　　　　　　　　　　

　　3.　誤電圧防止（AC１１０Vに触れても破損しない）

　　4.　誤作動防止（現用回路のリレーが誤作動しない）

性能評価試験（新旧比較）

線条リレー（ＤＣＢ－２形）	２４Ｖ	１２００Ω/２０ＭＡ	動作電流：１６ｍＡ以下	落下電流：６ｍＡ以下
機器	電池本数	電流値（ｍＡ）	リレー状態	リレー保持状	判定
［新型］ダブルチェック検査装置	単三２本（３Ｖ）	２．１６５	動作せず	保持せず	合格
［旧型］大型導通ブザー	単一２本（３Ｖ）	２４．８８０	動作した	保持した	不合格
［旧型］小型導通ブザー	単三４本（６Ｖ）	９.８８４	動作せず	保持した	不合格

線条リレー（Ｍ－２４００形）	２４Ｖ	１２００Ω/２０ＭＡ	動作電流：１６ｍＡ以下	落下電流：６ｍＡ以下
機器	電池本数	電流値（ｍＡ）	リレー状態	リレー保持状	判定
［新型］ダブルチェック検査装置	単三２本（３Ｖ）	１．８６１	動作せず	保持せず	合格
［旧型］大型導通ブザー	単一２本（３Ｖ）	１２．１４７	動作した	保持した	不合格
［旧型］小型導通ブザー	単三４本（６Ｖ）	４.１９５	動作せず	保持した	不合格
