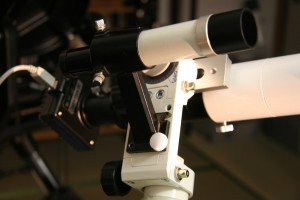

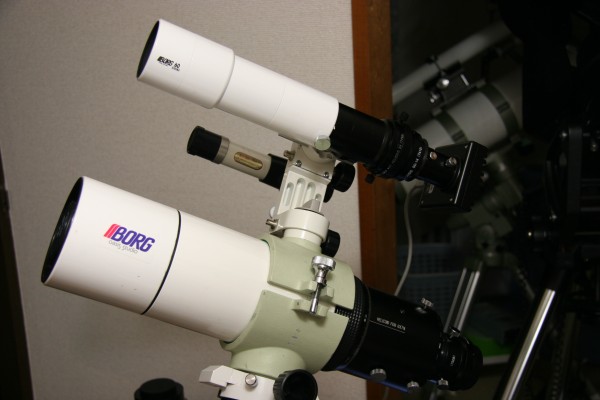

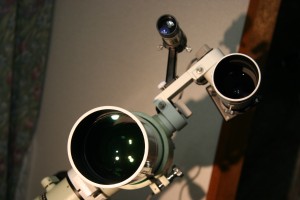

□オートガイドシステムのまとめ(2005.8.15) BORG100ED-F4PHをメインにしたガイド撮影システムを以下にまとめます。 Fig.1 望遠鏡システム 主鏡筒：BORG100ED-F4PH＋タカハシφ115鏡筒バンド＋協栄アリ溝金具 カメラ：CanonEOS２０D ガイド鏡：miniBORG60、オートガイダ：Meade DSI、ガイドマウント：BORG片持ちフォーク式赤道儀【3101】 ファインダー：Vixen 6x30 FOV 7°＋CUSTUM60L用ファインダー脚

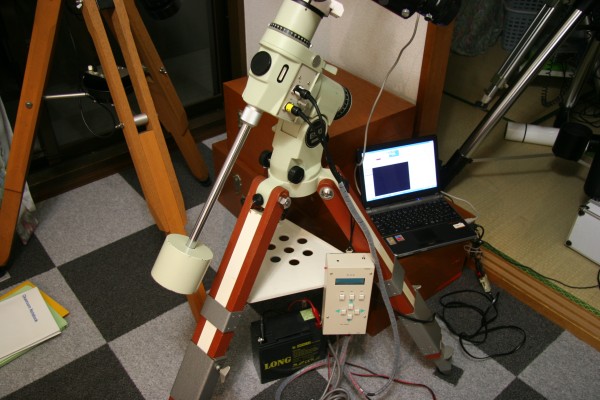

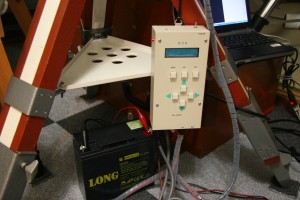

Fig.2 マウントシステム 赤道儀：タカハシEM10B＋FC-M三脚 コントローラ：NS企画DOG-NS-4EM10＋リレーボックス（シリアルコマンド⇒パラレル変換用自作マイコン組込済）＋PC バッテリー：１２V２２Ahrシールドバッテリー

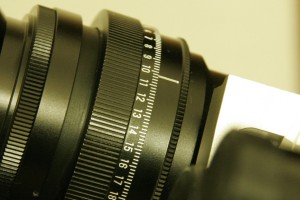

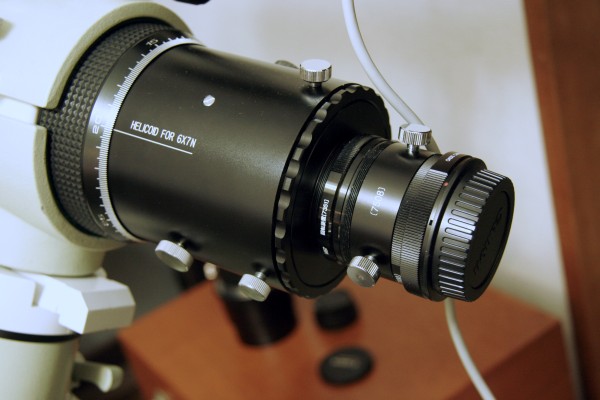

Fig.３ 主鏡筒の合焦システム（全てBORG） 中判ヘリコイド【8167】 ⇒ 35ミリカメラADII【8035】 ⇒ Ｍ57回転装置【7351】 ⇒ ２インチホルダーS【7508】 ⇒ カメラマウントホルダーＭ【7000】 ⇒ カメラマウントキヤノンEOS用【5005】

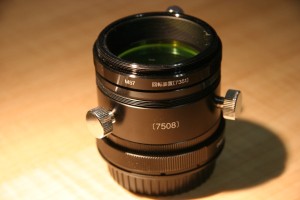

カメラ回転は中判ヘリコイド【8167】と 35ミリカメラADII【8035】の接続部が受け持つため、回転装置【7351】は本来不要ですが、M48ネジをもつLUMICON社の光害カットフィルタを挿入するために使用しています。回転装置【7351】とフィルタを入れない場合は、
中判ヘリコイド【8167】 ⇒ ペンタックス６×７カメラマウント【8567】 ⇒ ６×７マルチアダプター【8267】 ⇒ ２インチホルダーS【7508】 ⇒ カメラマウントホルダーＭ【7000】 ⇒ カメラマウントキヤノンEOS用【5005】
のようになります。カメラからの視野は暗いため、アイピースを接続して視野確認を行いたい場合もあります。そのようなときには、以下のように接続しています。

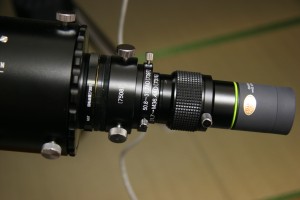

中判ヘリコイド【8167】 ⇒ 35ミリカメラADII【8035】 ⇒ ２インチホルダーS【7508】 ⇒ 50.8→31.7AD【7397】 ⇒ 31.7→M36.4AD【7316】 ⇒ 接眼ヘリコイドＳ【4317】

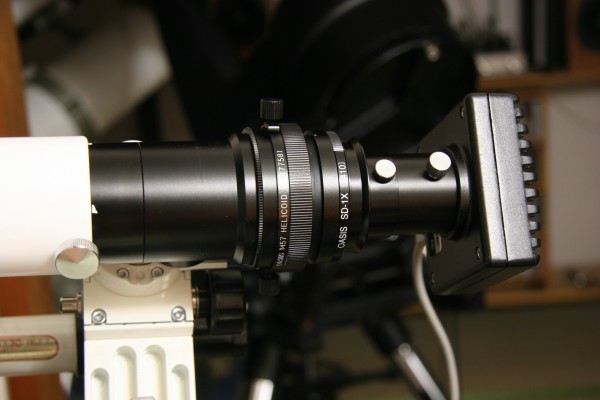

Fig.４ ガイド鏡の合焦システム（断りなき場合BORG） miniBORG60鏡筒【6160】 ⇒ Ｍ57ヘリコイドＤＸ【7758】 ⇒ SD‐1Ｘ（Ａ）【74101】 ＋ メタル延長筒【4604】
ガイド性能を上げるためにDSIの直前にコンパクト・エクステンダー・メタル【4603】を挿入しても上記構成で合焦可能です。アイピースで視野確認するときは、DSI付属の同焦点リングを取り付けたアイピースを差し替えるだけですぐに確認できるので便利です。

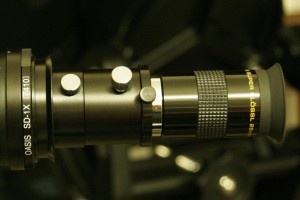

天頂プリズムを用いる場合は、メタル延長筒【4604】を外してminiBORG鏡筒のしゅう動部を一番短縮することで、アイピースでのみギリギリ合焦可能です。この構成では手持ちのMeadPL9レチクルアイピースを用いたマニュアルガイドは可能ですが、使用するアイピースによっては合焦できないかもしれません。DSIはヘリコイドを外さないとピントが来ません。
